4040鋁型材在自動化設備、工裝治具、機架圍欄里出鏡率很高。很多人第一次采購或設計時會問：“4040”到底是什么意思?是不是只要外形40×40就都一樣?用它搭機架能扛多重?配件那么多該怎么選?

　　這些問題看似簡單，卻直接決定了機架是否穩、裝配是否順、后期改造是否方便。

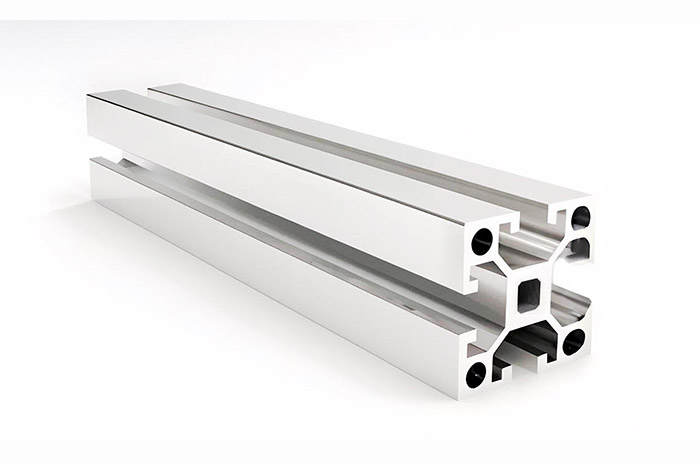

　　一、4040鋁型材是什么?

　　4040通常指鋁型材的外形截面尺寸約為40mm × 40mm。它屬于工業鋁型材里非常常見的一檔規格：

　　比2020、3030更“壯”，適合更穩的框架;

　　又比4080、8080等更輕便，成本和體積更容易控制。

　　但要注意一點：“4040 ≠ 完全同一種型材”。同樣40×40的外形，可能存在：

　　槽寬不同(比如8槽、10槽等體系)

　　壁厚不同(輕型、標準型、重型)

　　腔體結構不同(單腔、多腔、加強筋布局)

　　這些差異會直接影響承載、剛性、配件通用性和價格。

　　所以，選4040不是只看“40×40”，還要看它屬于哪個槽系、屬于輕型還是重型，以及你需要的連接方式。

　　二、為什么4040這么常用?它“剛好在中間”

　　1)強度與重量比較均衡

　　很多中小型設備機架、工位臺、圍欄門框，需要“看起來穩、用起來也穩”，4040往往能做到不臃腫也不軟塌。

　　2)配件體系成熟

　　角件、連接板、T型螺母、彈片螺母、合頁、把手、腳杯、腳輪、端蓋、封槽條……4040的配件非常齊全，裝起來快，改起來也方便。

　　3)易擴展、易改造

　　非標設備常常改尺寸、加傳感器、補支撐、換護罩。4040的槽口提供了大量“可掛載點”，后期升級不用大動干戈。

　　4)成本相對可控

　　同樣想做一個結實的框架，如果用更大的型材，成本和體積都會上去;如果用更小的型材，又容易后期補強。4040往往是性價比較高的一檔。

　　三、4040鋁型材常見“門派”：槽系與輕重型怎么選

　　1)槽系：先確認配件是否通用

　　工業鋁型材常見的槽寬體系不同，配件也會跟著變化。你在采購前需要確認：

　　你要用的角件、螺母、連接板對應哪種槽寬

　　你的項目是否要和現有設備兼容(避免“舊配件裝不上”)

　　一句話：槽系不統一，裝配會很痛苦。

　　2)輕型/標準型/重型：別用輕型去扛“搖晃的未來”

　　同是4040，壁厚差異會帶來剛性和抗扭差異。

　　輕型適合輕載框架、展示結構、簡單工位臺

　　標準型適合多數自動化機架、圍欄門框、設備支撐

　　重型適合長跨度、載荷偏大、振動偏多或?qū)Ψ€(wěn)定性要求高的結構

　　如果你做的是會運動的設備(滑臺、XYZ平臺、提升機外圍框架等)，往往比靜態工位更需要剛性。別只看眼前重量，要把振動、偏載、后期加裝的重量也算進去。

　　四、4040鋁型材適合用在哪些場景?典型應用一口氣說完

　　1)自動化設備機架與底座

　　視覺檢測機、貼標機、分揀小線體、點膠機、搬運小機構等，4040常用來做主體框架，搭配腳杯或腳輪形成可調平底座。

　　2)工位工作臺與檢具架

　　臺面下方骨架用4040搭，既能扛得住工具與物料，也方便加燈架、氣源支架、線槽、工具掛板等。

　　3)安全圍欄與設備護罩骨架

　　圍欄門框用4040很常見：外形規整、裝合頁鎖扣方便，搭配網片或透明板(PC板)形成防護。

　　4)線體支架、支撐框、料架與小型倉儲架

　　只要不是重型貨架那種噸級載荷，4040搭料架、周轉架、輕中載平臺都很常見。

　　5)實驗平臺與模塊化架構

　　研發場景強調“能改”，4040正適合做快速迭代結構：今天加一層平臺，明天換一個機構位置，拆裝效率高。

　　五、連接方式怎么選?4040好不好用，關鍵在“怎么連”

　　很多人第一次裝鋁型材，最常犯的錯誤是：結構畫得很漂亮，但連接方式隨便選，結果就是“看著方正，用著松”。

　　1)外置角件連接：最直觀、最省心

　　優點：裝配快、調整方便、可重復拆裝

　　適合：圍欄、工位臺、一般機架

　　注意：關鍵節點建議用更大規格角件或加雙角件，別只用一個小角碼“象征性固定”。

　　2)內置連接件(隱藏連接)：外觀整潔，但對加工精度要求更高

　　優點：外觀平整，不凸出，適合對外觀有要求的設備

　　缺點：加工孔位要準，裝配步驟更講究

　　適合：展示型設備、空間受限部位

　　3)連接板+螺栓：做“結構加固”的利器

　　當你遇到長跨度、門框易下垂、設備有振動時，連接板比小角碼更有用。它能讓受力更分散，抗扭更好。

　　4)端面連接與加筋：讓框架“從能站住”變成“更耐久”

　　在承載或振動較強的節點，建議考慮：

　　端面加厚連接板

　　增加斜撐/拉桿

　　形成閉合框架(減少開口結構的“扭”)

　　六、4040能扛多重?別用“一個數”給自己挖坑

　　“4040能承載多少?”這個問題很常見，但如果只給一個答案，反而容易誤導。因為承載與變形取決于：

　　跨度有多長(越長越容易撓)

　　載荷分布(集中載荷比均布更危險)

　　連接方式(連接越弱，整體越軟)

　　是否有動態沖擊(運動設備比靜載更苛刻)

　　是否有偏載與扭矩(門框下垂就是典型扭矩問題)

　　更實用的判斷方式是：

　　1)先看結構是不是“閉合框架”

　　2)再看跨度是否需要中間支撐

　　3)關鍵節點是否用了足夠的連接件與加強

　　4)最后再考慮型材是否要從標準型升級到重型

　　簡單經驗：**如果你一邊擔心晃，一邊又想省連接件，那最后一定會更晃。**鋁型材結構的“穩”，很大比例來自連接與加固策略，而不是單靠型材本體。

　　七、裝配與使用細節：把4040用得更順的幾個小技巧

　　1)先做“對角線校正”，再鎖緊螺栓

　　裝框架時先微緊，再量對角線，讓框架真正方正，最后再全部鎖緊。否則會出現“越鎖越歪”。

　　2)先規劃“槽口用途”，別裝到一半才發現線槽沒地方走

　　4040槽口多是優勢，但要提前規劃：哪條槽走線、哪條槽裝面板、哪條槽留給傳感器與附件，否則后期會互相打架。

　　3)門框要防下垂：合頁位置與加固方式要提前設計

　　合頁安裝點用加強板

　　門框做閉合結構并加中橫梁

　　門較高較重時增加第三個合頁或采用更高承載合頁

　　4)防松不可?。赫駝訄鼍坝绕湟匾?/strong>

　　有振動的設備，螺栓防松要上強度：防松墊圈、螺紋膠、定期點檢。別等松了再補救。

　　八、采購避坑清單：買4040別只問“多少錢一米”

　　1)確認槽系與配件體系：不然角件、螺母可能完全不匹配。

　　2)確認輕型還是重型：同外形差價可能來自壁厚與強度，別只看外觀。

　　3)確認表面處理：陽極、噴涂、電泳對應不同環境與耐用性訴求。

　　4)確認直線度與切割精度：框架方不方正，很多時候從“切得準不準”就開始了。

　　5)確認供應穩定性：后期改造補料要同批次或同體系，避免色差、尺寸差、槽系差。

　　6)別忽略附件質量：角件、合頁、腳杯、腳輪質量差，最終體驗會比型材差更明顯。

　　九、4040是“通用款”，但用得好才是“高級感”

　　4040鋁型材之所以常見，是因為它在強度、體積、裝配效率、配件生態和成本之間，找到了一個很舒服的平衡點。它適合做中小型設備機架、工位臺、圍欄護罩、料架支撐等大量場景。

　　真正讓4040發揮價值的，不是“選了4040”這一步，而是：槽系統一、連接方式正確、結構加固到位、門框防下垂、線纜規劃清晰、防松點檢有安排。做到這些，你的框架不僅看起來方正，長期運行也更踏實，后期改造還省時省力。
